Secador de tambor triplo

Vantagens do produto

Os secadores telescópicos de três tambores são usados principalmente para secar materiais granulares dentro de uma determinada faixa de umidade e tamanho de partícula. Isso inclui areia amarela usada na indústria de argamassa seca, diversas areias de moldagem usadas na indústria de fundição, escória de alto forno usada na indústria de materiais de construção e cimento, argila de grãos pequenos e materiais de partículas pequenas usados ​​na indústria química que são quimicamente estáveis ​​e resistentes a altas temperaturas e poeira. Dependendo dos requisitos finais de umidade das diferentes indústrias, o teor de umidade dos materiais secos pode ser reduzido para menos de 1-0,5%.

Os materiais que entram no secador não devem aderir às paredes do tambor ou à placa de elevação. A temperatura do gás de troca de calor que entra no secador não deve exceder 750°C. Se for necessária a secagem em alta temperatura, o tambor interno e a placa de elevação na entrada do secador podem ser construídos em aço resistente ao calor.

Os secadores telescópicos de três tambores apresentam uma estrutura compacta e ocupam pouco espaço, exigindo apenas metade do espaço de um secador de tambor único com a mesma potência. Eles também oferecem operação confiável, baixo consumo de energia e alta eficiência térmica. Eles oferecem excelentes resultados de secagem, são facilmente automatizados e requerem intervenção mínima do operador.

Princípio de funcionamento

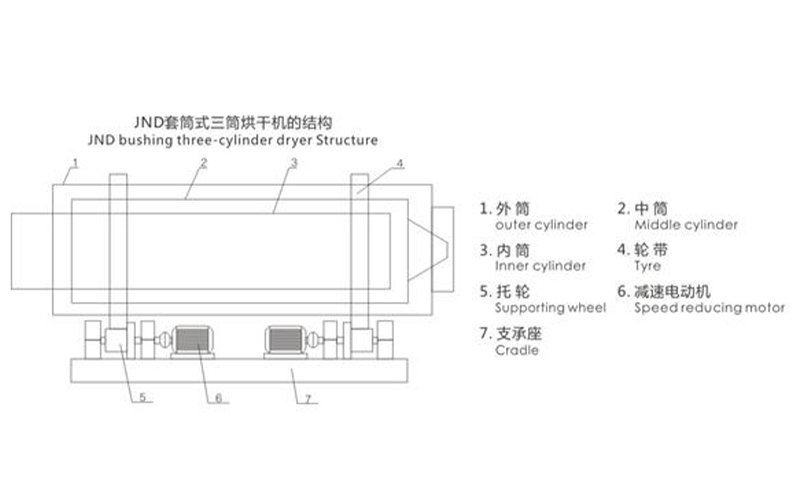

O processo de secagem de um secador telescópico de três tambores é o seguinte: o material a ser seco é alimentado no tambor interno do secador na extremidade de alimentação. O material entra no tambor interno através da placa guia em espiral dentro do tambor, que é equipada com numerosas placas de elevação em espiral. À medida que o tambor gira, o material é continuamente levantado e movido longitudinalmente pelas placas de elevação. Ao chegar à extremidade esquerda do tambor interno, o material cai no tambor intermediário com seu próprio peso. Passando pelas placas guia, a rotação do tambor empurra o material de volta para o tambor central. As placas de elevação no tambor central movem o material para a direita até atingir a extremidade direita do tambor central, onde cai sob seu próprio peso no tambor externo. Da mesma forma, as placas de elevação em espiral no tambor externo desviam o material e movem-no para a esquerda até atingir a extremidade esquerda do tambor externo. As placas guia então deixam cair o material no tambor de descarga. Os três tambores concêntricos (1, 2 e 3) do corpo do secador são equipados com vários números e ângulos de placas de elevação em espiral curvas. As placas guia estão localizadas nas extremidades de cada tambor. O corpo principal do secador telescópico de três tambores é acionado por dois motores de redução 6, cada um acionando dois rolos de acionamento 5 em cada extremidade, fazendo com que a correia 4 gire em torno de seu centro. Quando o material úmido é alimentado na entrada do tambor interno 3 através do alimentador (o tubo de entrada), ele é rapidamente empurrado em direção à placa de elevação em espiral por uma placa guia em espiral. À medida que o tambor gira, o material é levantado pela placa de elevação em espiral dentro do tambor, caindo continuamente, espalhando-se e movendo-se longitudinalmente em direção à extremidade de descarga. Simultaneamente, o ar quente proveniente do alto-forno entra no tambor interno 3, no tambor intermediário 2 e no tambor externo 1, sucessivamente, sofrendo intensa troca de calor com o material. Como a placa de aço metálica conduz o calor mais rapidamente do que o material que está sendo seco, a placa de aço e a placa de elevação são aquecidas primeiro. Este calor é então transferido para o material através de condução e radiação. A temperatura do material aquecido aumenta. Quando a temperatura atinge o ponto de evaporação da água, o vapor d'água se separa do material e, junto com a fumaça, passa por um coletor de pó e é lançado na atmosfera, obtendo assim o efeito de secagem desejado.

Especificações Técnicas
