Guia de seleção de fresadoras finas: tipos, finura e custo por tonelada

Se você estiver especificando um fresadora fina , comece com a resposta mais curta possível: escolha o tipo de moinho por dureza do material e tamanho de partícula alvo e, em seguida, compare a potência instalada por tonelada, o custo de desgaste por tonelada e a estabilidade do produto após milhares de horas de operação. Um moinho que atinge a meta em um teste de laboratório, mas sai 15 µm da faixa após dois meses de produção não é uma solução, é um projeto de manutenção.

A fresagem fina geralmente significa reduzir o material para um tamanho superior (d97) de aproximadamente 10 µm a 45 µm, enquanto a fresagem ultrafina empurra abaixo de 10 µm. Ambos são regidos por uma regra: o classificador, e não o rotor, decide o pó final. Desde 2002, a Jiangsu JND Environmental & Energy Technology projeta e fabrica equipamentos de moagem, classificação e controle de poeira para as indústrias de energia, química, cimento e aço. Este guia cobre tipos de máquinas, correspondência de materiais, especificações que valem a pena comparar e custos operacionais que a maioria dos compradores subestima.

O que uma fresadora fina faz na linha de produção

A britagem para em milímetros; o fresamento fino começa aí. Uma fresadora fina pega o avanço que geralmente está abaixo de 10 mm e o converte em um pó controlado, enquanto um classificador interno ou externo retorna partículas superdimensionadas para a zona de moagem. O circuito é mais importante do que a máquina individual, porque um moinho sem classificação eficaz deve moer demais parte do material para atender às especificações da extremidade grossa, e a moagem excessiva é puro desperdício de energia.

Os limites entre os estágios são práticos e não teóricos. Se o seu produto for um enchimento em d97 40 µm, você não precisará de fresagem a jato. Se for um material de bateria em d50 3 µm, um moinho de classificação de ar sozinho terá dificuldade para alcançá-lo economicamente.

Os principais tipos de fresadoras finas e como elas moem

Quatro famílias cobrem a maioria das tarefas de moagem fina em minerais, produtos químicos, cimento e usinas de energia, e cada uma tem uma estrutura de custos diferente e uma tolerância diferente para materiais duros, abrasivos ou sensíveis ao calor.

Moinhos de classificação a ar: moagem de impacto com classificador integrado

Um rotor de alta velocidade, geralmente com velocidades de ponta de 80 a 120 m/s, joga o material contra uma camisa de desgaste, enquanto um classificador dinâmico integrado rejeita partículas grossas de volta à zona de moagem. Os produtos típicos vão de d97 10 µm a 45 µm, e o ponto de corte pode ser ajustado pela velocidade do classificador sem parar o moinho. Essas máquinas lidam com minerais de dureza média, como calcário, calcita e talco, e costumam ser a solução mais econômica em uma única máquina.

Moinho de classificação de ar Tamanho de partícula do produto: D50 ajustável entre 1,5 e 45 μm. Ver Produto →

Moinhos a Jato: Leito Fluidizado, Jato de Disco e Cinético a Vapor

Os moinhos a jato aceleram as partículas com ar comprimido ou vapor superaquecido até que elas se quebrem com o impacto, sem meios de moagem e, portanto, quase sem contaminação. Os moinhos a jato de leito fluidizado e os moinhos a jato de disco atingem valores d50 de 1 a 5 µm, e é por isso que produtos químicos de alta pureza e materiais de bateria dependem deles. A compensação é a energia: a moagem a jato de ar comprimido pode consumir várias centenas de kWh por tonelada, enquanto os moinhos cinéticos a vapor reduzem esse número substancialmente em capacidades maiores.

Moinho a jato de leito fluidizado Tamanho de partícula do produto: D50 ajustável entre 1 e 45 μm. Capacidade de produção: 0,1-10 t/h Ver Produto →

Moinhos de mídia: circuitos vibratórios, agitados e moinhos de bolas

Quando o material é duro (Mohs 6-7 e superior) ou o alvo está abaixo de 10 µm, os moinhos de mídia assumem o controle. Os moinhos vibratórios agitam uma câmara carregada de meios de moagem em alta frequência e atingem tamanhos finos com uma área menor do que um moinho de bolas de igual capacidade. As linhas de produção de moinhos de bolas e classificadores continuam sendo o carro-chefe para grandes tonelagens: alimentação abaixo de 20 mm, produto em torno de d97 10-45 µm e capacidades de algumas toneladas a bem mais de 100 toneladas por hora.

Moinhos de rotor, martelo e disco de pinos para alimentação mais macia

Para materiais mais macios ou fibrosos, moinhos de martelo, moinhos de disco de pinos e moinhos de rotor para pulverização proporcionam alto rendimento em d97 30-150 µm. Moinhos de rotor configurados para secagem e desintegração combinam moagem com remoção de umidade, o que ajuda quando a umidade da superfície cegaria o classificador.

Combinando o moinho com o seu material

A seleção do moinho falha com mais frequência porque uma propriedade do material foi ignorada. Cinco questões resolvem a maioria dos casos:

• Dureza (Mohs). Abaixo de 3-4, um moinho classificador de ar ou moinho rotativo geralmente é suficiente; acima de 6, planeje moinhos de mídia ou circuitos revestidos de cerâmica.
• Alimente a umidade. Acima de 2-3% de umidade superficial, os classificadores começam a cegar, então adicione uma etapa de secagem ou escolha um moinho que seca enquanto mói.
• Tamanho de partícula alvo. d97 45 µm e d50 3 µm são projetos diferentes com custos de capital e energia diferentes.
• Tolerância à contaminação. Pigmentos, aditivos alimentares e materiais de bateria geralmente requerem moinhos a jato ou meios revestidos de cerâmica.
• Abrasividade. A alimentação altamente abrasiva desgasta rapidamente as pontas do rotor, portanto, especifique carboneto de tungstênio ou cerâmica onde for necessário.

Como regra geral, combine o moinho com a condição mais dura e úmida que você espera em operação normal, e não com a melhor amostra que seu fornecedor recebe.

Por que um moinho e classificador de circuito fechado supera a moagem

Muitas fábricas tentam atingir especificações mais refinadas diminuindo a velocidade de alimentação ou operando o moinho por mais tempo. Essa abordagem geralmente aumenta a energia específica em 20-40% e ainda produz um produto instável. A melhor resposta é um circuito fechado, onde o ponto de corte do classificador é definido pela especificação e a fração grossa é reciclada para o moinho.

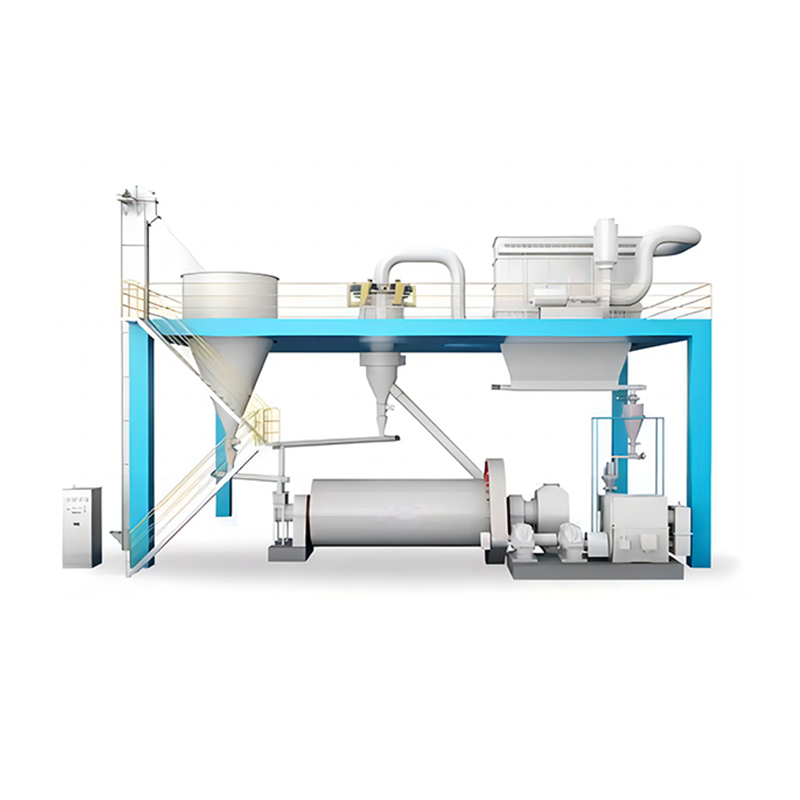

Uma linha de produção de moinho de bolas e classificador mostra a lógica claramente: o moinho realiza a redução do tamanho do volume, o classificador assume a responsabilidade pela distribuição final do tamanho das partículas e uma carga circulante de 200-300% mantém o moinho cheio sem moagem excessiva. Como o classificador pode ser ajustado de forma independente, você pode passar de d97 45 µm para d97 20 µm alterando os parâmetros em vez de reconstruir a planta.

Linha de produção de moinho de bolas e classificador Tamanho de partícula do produto: D50 varia de 1 a 45 μm. Ver Produto →

Dois números mostram se um circuito está bem adaptado: a carga circulante, onde muito pouco deixa o moinho sem energia e muita energia circula, e a quantidade de material de tamanho final que sai com o fluxo de retorno grosso.

Especificações que decidem o retorno do investimento

As citações raramente são comparáveis linha por linha. A normalização dos números-chave por tonelada de pó acabado elimina a maior parte da confusão.

Solicite valores garantidos vinculados a um método de teste definido, como difração de laser com dispersão seca, e a um tamanho de alimentação e umidade declarados. Uma garantia de finura sem essas condições não é uma garantia.

Energia, peças de desgaste e manutenção: o custo real por tonelada

Na maioria das instalações de moagem fina, a eletricidade representa 40-70% do custo operacional, as peças de desgaste 10-25% e a mão-de-obra o restante. Essa proporção explica por que um moinho mais barato com um classificador de corte grosso muitas vezes acaba sendo mais caro: a moagem excessiva pode adicionar 15-25 kWh para cada tonelada de pó acabado.

A vida útil das peças de desgaste varia amplamente com a abrasividade. Em minerais de dureza média, as pontas do rotor e as lâminas classificadoras com alto teor de cromo normalmente duram de 3 a 12 meses; em quartzo ou escória, planeje intervalos mais curtos e mantenha um conjunto sobressalente no local. A substituição da lâmina e da camisa geralmente leva um turno quando a máquina é projetada para ter bom acesso, portanto verifique se a câmara de moagem abre sem desmontar o trem de força.

Teste, comissionamento e segurança contra poeira

Antes de comprometer o capital, faça um teste de amostra em 20-50 kg de seu próprio material, e não em uma amostra de referência de outra fábrica. Um protocolo de teste prático é assim:

1. Envie uma amostra representativa com seu teor de umidade e origem registrada.
2. Solicite pelo menos três pontos de teste ao redor da finura alvo, com energia específica medida.
3. Verifique a distribuição do tamanho das partículas por difração a laser e verifique se há aglomeração ou revestimento classificador.
4. Registre o aumento de temperatura e qualquer alteração na cor ou química do produto.
5. Confirme as condições de garantia: tamanho da ração, umidade da ração e método de medição.

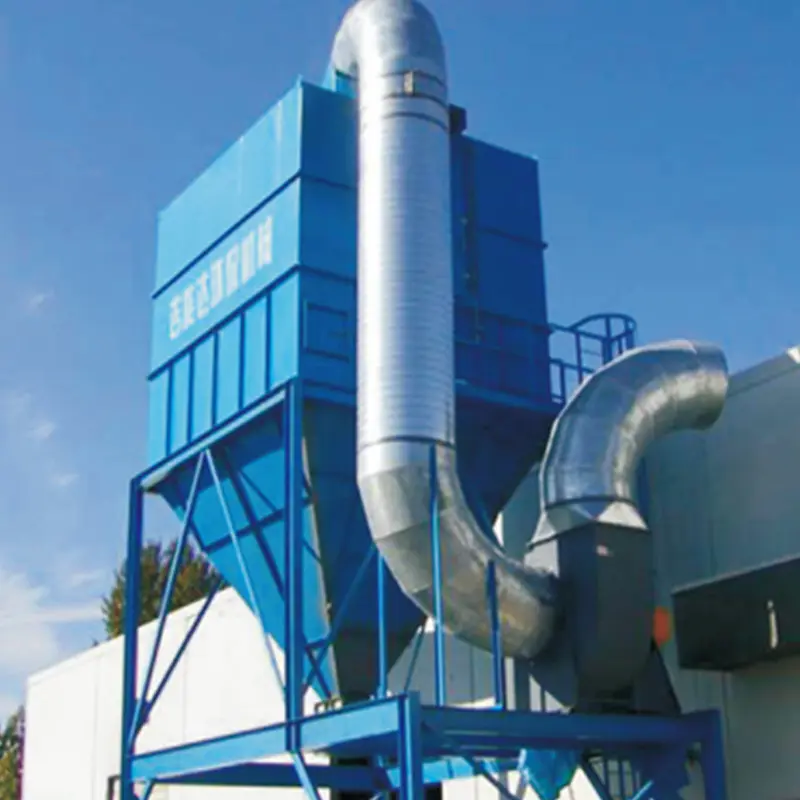

O comissionamento segue a mesma disciplina. Alimente o moinho de forma constante, ajuste o classificador de acordo com a especificação em vez do corte mais fino possível e conecte o coletor de pó antes que a primeira tonelada seja moída. Os pós finos comportam-se como líquidos; se o sistema coletor for subdimensionado, o produto vai parar no chão e nas bolsas filtrantes, e não no silo. Para poeiras combustíveis, revise as opções de ventilação, aterramento e gás inerte com sua equipe de segurança antes da partida.

Preparação de recompensas de moagem fina. Corrija as especificações, combine a máquina com o material e compare o custo de energia e desgaste por tonelada em vez do tamanho do motor. Essa é a diferença entre uma usina que se paga e outra que continua aparecendo no seu orçamento de manutenção.

Jiangsu JND vem construindo equipamentos de moagem, classificação e controle de poeira desde 2002, com certificação ISO 9001, ISO 14001 e OHSAS 18001 e um centro de tecnologia provincial apoiado por cooperação de longo prazo com universidades, incluindo a Southeast University e a Tongji University. Você pode revisar instalações representativas em nosso casos de projeto ou envie os detalhes do seu material para nossos engenheiros através do página de contato para uma recomendação de dimensionamento e um plano de teste.
