Classificador de pó por correntes parasitas de alta dispersão

Vantagens do produto

1. Ele utiliza separação em dois estágios e dispersão em três estágios, resultando em alta precisão de classificação e eficiência de classificação 20-30% maior do que os classificadores O-SEPA tradicionais.
2. Sua estrutura racional permite grandes variações no volume de ar de classificação, na produção e na taxa de alimentação sem afetar a eficiência da classificação, resultando em um desempenho de classificação altamente estável.
3. Seu princípio de classificação estável combina vários princípios de classificação e utiliza análise aerodinâmica para otimizar todo o campo de fluxo, reduzindo significativamente a resistência do equipamento, alcançando alta eficiência de classificação e reduzindo significativamente o consumo de energia. O rotor classificador é equipado com um retificador de corrente parasita patenteado, garantindo um erro relativo inferior a 5% no campo de fluxo de ar.
4. O classificador utiliza regulação de velocidade contínua, permitindo ajuste conveniente de finura e sensibilidade confiável.
5. O novo design da vedação do rolamento inferior do eixo principal elimina efetivamente problemas como entrada de poeira e vazamento de óleo lubrificante, prolongando efetivamente a vida útil do classificador.

Princípio de funcionamento

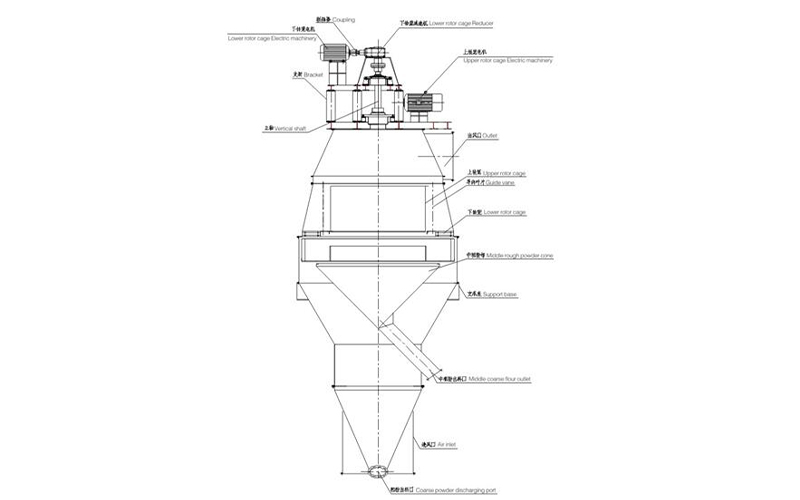

O material que sai do moinho é alimentado através de um elevador através de duas entradas laterais. Um espalhador rotativo distribui uniformemente o material no fluxo de ar ascendente entre a carcaça e o espalhador, onde passa pela classificação inicial. Aglomerados não dispersos e partículas grandes caem em um dispositivo de limpeza. O fluxo de ar primário e secundário através do dispositivo de limpeza limpa ainda mais o material abaixo do espalhador, permitindo que partículas grandes afundem no cone de coleta de pó grosso. O material restante, juntamente com o fluxo de ar ascendente, reentra no fluxo de ar entre o alojamento e o espalhador.

O gás carregado de poeira é guiado por palhetas guia para a zona de separação primária entre a gaiola rotativa e as palhetas guia. O princípio de separação alcança uma separação eficaz equilibrando a força centrífuga e a resistência do ar (força de Stokes). À medida que o rotor de gaiola, composto por pás verticais, gira, o diferencial de pressão entre o interior e o exterior do rotor mantém um valor constante em toda a zona de separação, garantindo um fluxo de ar estável e uniforme e criando condições ideais para uma separação precisa. Cada partícula recebe múltiplas oportunidades de separação de cima para baixo. Ao ajustar a velocidade do rotor, as partículas que atendem ao tamanho do corte entram na cavidade do rotor. Em seguida, são transportados pelo fluxo de ar através da saída superior e coletados em um filtro de mangas, de onde são posteriormente transportados até o produto acabado. Partículas maiores que o tamanho de corte entram no cone de pó médio-grosso através do espaço entre o rotor e o flange superior do cone de pó médio-grosso e são enviadas para a calha de pó grosso através do dispositivo de fluidização e retornadas ao cabeçote de moagem.

Especificações Técnicas
