Equipamento inteligente de classificação de pó de precisão com acionamento duplo

Vantagens do produto

1. O material é dividido em três categorias: pó grosso (>200µm), pó médio-grosso (200µm < d < 30µm) e pó fino (<30µm). As zonas de classificação primária e secundária pré-separam as partículas grossas do pó misturado, eliminando a interferência das partículas grossas. Isto resulta em alta precisão de classificação e eficiência de separação superior a 80%.
2. Estrutura avançada e racional
   Isso permite grandes variações no volume de ar de separação, na saída e na taxa de alimentação sem afetar a eficiência da separação, resultando em um desempenho de classificação altamente estável.

3. Princípio de classificação avançada
   Combinando vários princípios de separação, todo o campo de fluxo é otimizado usando métodos de análise aerodinâmica. O campo de fluxo de ar uniforme e estável resultante na superfície dos anéis de separação: o erro relativo na velocidade do fluxo de ar em qualquer ponto é <5%.
   A resistência do equipamento é significativamente reduzida, resultando em poupanças energéticas significativas.

4. O classificador utiliza regulação de velocidade contínua.
   A finura pode ser ajustada arbitrariamente, garantindo alta sensibilidade e confiabilidade.

5. As dimensões espaciais das zonas de separação e elevação foram otimizadas. Sua estrutura compacta e tamanho reduzido o tornam adequado para sistemas de retificação em circuito fechado compostos por qualquer equipamento de retificação. É adequado para conversões de moinhos de circuito aberto, moinhos de circuito único e moinhos de circuito duplo, especialmente para sistemas de moagem semifinal e final com prensas de rolos.
6. Vida útil do equipamento durável e duradoura.
   Altamente suscetíveis ao desgaste, incluindo a câmara de seleção de pó, ciclone, chifre de caracol, palhetas guia de ar e rotor, são feitos de materiais resistentes ao desgaste ou tratados com processos antidesgaste, prolongando efetivamente sua vida útil.

7. O novo design da vedação do rolamento inferior do eixo principal elimina efetivamente dois problemas principais: entrada de poeira e vazamento de lubrificante, prolongando efetivamente a vida útil do rolamento inferior.
8. A transmissão de acionamento duplo e a estrutura de gaiola dupla garantem uma classificação mais precisa do material.

Princípio de funcionamento

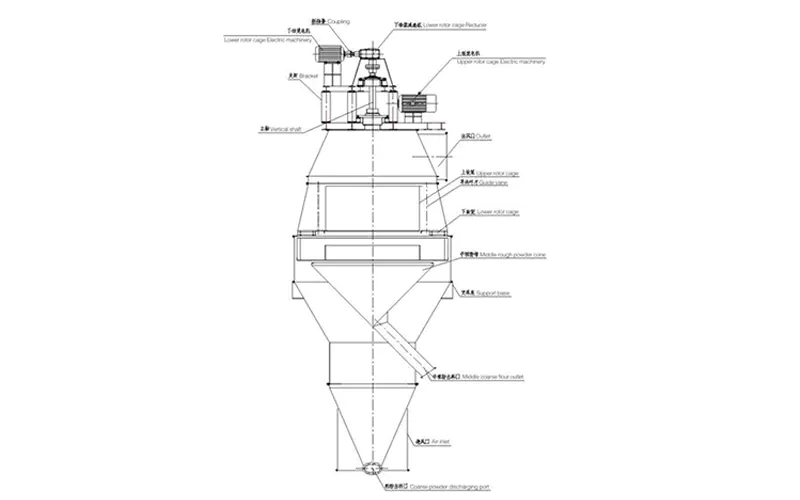

Depois de ser dividido e classificado pelo classificador de pó tipo V, o material segue o fluxo de ar para a área inferior de seleção de pó do equipamento inteligente de classificação de precisão de pó de acionamento duplo. Após serem classificadas pela gaiola rotativa inferior, as partículas grossas com d ≥ 0,2 mm (tamanho de partícula ajustável) são primeiro classificadas e devolvidas ao silo de pesagem através do tubo de descarga. Os materiais com d < 0,2 mm continuam a subir com o fluxo de ar através do dispositivo de gaiola rotativa inferior e entram na área superior de seleção de pó, onde são classificados pelas palhetas-guia e pelo rotor da gaiola superior. O processo de classificação superior atinge principalmente uma classificação eficaz com base no equilíbrio entre a força centrífuga e a resistência do ar (força de Stokes). Quando o rotor de gaiola, composto por lâminas verticais no equipamento inteligente de classificação de precisão de pó de acionamento duplo, gira, a diferença de pressão entre o interior e o exterior do rotor é mantida em um valor constante em toda a área de seleção de pó, garantindo assim um fluxo de ar estável e uniforme e criando excelentes condições para uma seleção precisa de pó. Cada partícula do material tem a oportunidade de ser classificada repetidamente de cima para baixo. Além disso, vários processos de classificação são realizados sob o equilíbrio preciso da força centrífuga e da resistência horizontal do ar. Pó médio-grosso com tamanho de partícula de 0,032mm≤d≤0,2mm (ajustável) entra no moinho de bolas através do cone de pó médio-grosso; pó fino com tamanho de partícula de d≤0,032mm (ajustável) passa pela gaiola giratória superior e é descarregado junto com o fluxo de ar. É coletado pelo dispositivo coletor e depois entra no sistema de produto de cimento.

Especificações Técnicas
