Construção pneumática sem tela para fabricação de areia
  • Construção pneumática sem tela para fabricação de areia

Construção pneumática sem tela para fabricação de areia

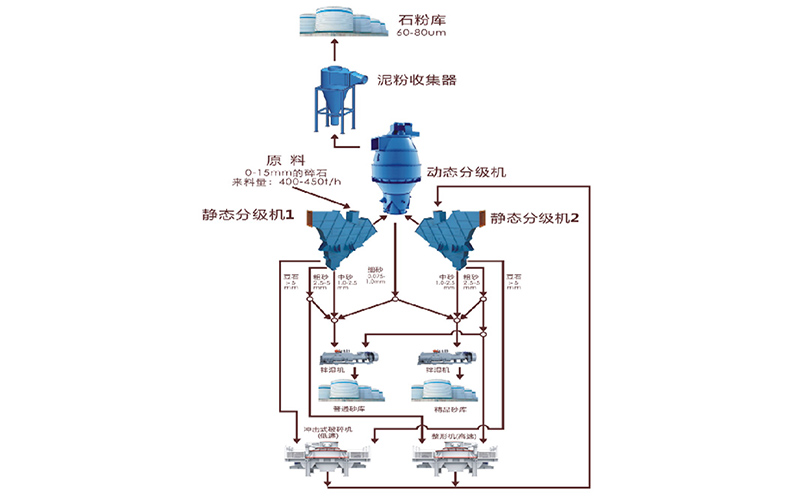

A planta de produção de areia seca com reação de ar sem peneira AF, desenvolvida pela Jiangsu Jinengda Company, utiliza princípios aerodinâmicos e combina tecnologia de polarização dispersa para criar um novo tipo de sistema de areia manufaturada. Seu principal equipamento de produção inclui uma máquina de modelagem e um classificador pneumático AF de separação de ar e areia e cascalho. É composto por um alimentador, um misturador úmido, um coletor de pó, um coletor de lama e pó e um sistema de controle inteligente. Este sistema de controle de circuito fechado utiliza o ajuste on-line do módulo de finura como sua tecnologia principal. Esta planta está atualmente disponível com diversas capacidades de produção: 1.000 t/h, 750 t/h, 500 t/h, 350 t/h, 250 t/h e 150 t/h. Ela pode processar não apenas rochas extraídas artificialmente e seixos naturais, mas também rejeitos com alto teor de lama e água em areia manufaturada de alto desempenho. Esta linha de produção de areia fabricada de alta qualidade oferece alta capacidade de produção, desempenho confiável, maior eficiência energética e melhor desempenho ambiental.

enviar consulta
ANTV：Sem artigo anteriorSEG：Sem artigo seguinte
Product AdvantagesWorking PrincipleTechnical Specifications

Vantagens do produto

  1. Grande capacidade de processamento, com capacidade de produção de areia de até 1.000 toneladas/hora.
  2. Alta adaptabilidade, capaz de processar rejeitos com alto teor de umidade e lama, resíduos e resíduos industriais.
  3. Baixa vibração, desempenho confiável.
  4. Equipamento centralizado, pegada pequena e mais ecológico.
  5. Baixo investimento, altos benefícios econômicos.

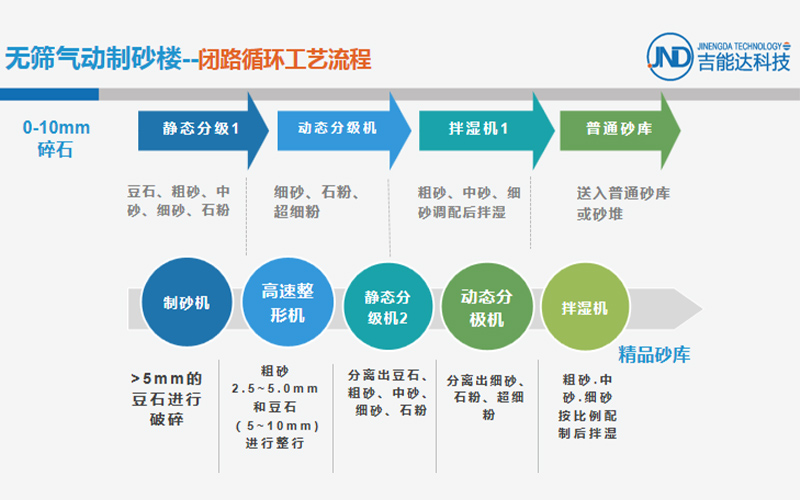

Princípio de funcionamento

  1. A tecnologia de classificação pneumática sem tela substitui peneiras vibratórias de pequeno diâmetro de 2,5 mm e 1,25 mm, combinando remoção de poeira e classificação de uma só vez para alta eficiência.
  2. A velocidade do rotor e o volume de ar ajustáveis ​​separam cinco tamanhos de partículas: 0-0,075, 0,075-0,63, 0,63-1,18, 1,18-2,36, 2,36-4,75 e >4,75.
  3. O alimentador em cascata controla com precisão a proporção entre a alimentação central e a alimentação em cascata, ajustando o formato da areia e do cascalho e controlando o conteúdo de finos.
  4. A máquina modeladora de alta velocidade produz partículas cúbicas de areia e cascalho com baixo teor de flocos, resultando em excelente formato de partícula.
  5. O controlador de classificação permite a mistura on-line de areia e cascalho com qualquer gradação e módulo de finura desejados.

Especificações Técnicas
JQM-N×32 (64) tecnologia de coletor de pó de saco de pulso de caixa de ar

Parâmetro Técnico Modelooo JQM3×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM7×32 - A JQM8×32 - A
Volume de ar de manuseio (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Velocidade de filtragem (m/min) 1,0 - 2,0}
Área total do filtro (m²) 93 124 155 186 248 310 372 434 496
Número de unidades coletoras de pó 3 4 5 6 4 5 6 7 8
Número total de bolsas filtrantes 96 128 160 192 256 320 384 448 512
Resistência do coletor de pó (Pa) 1470 - 1770
Concentração de poeira do gás de entrada (g/Nm³) <1000
Concentração de poeira do gás de saída (g/Nm³) <0,05
Eficiência de coleta de poeira (%) 99,5 - 99,999
Pressão (Pa) Limpeza de poeira com ar comprimido (5 - 7)×10⁵
Consumo (Nm³/min) Limpeza de poeira com ar comprimido 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Número (peças) Válvula de pulso eletromagnético 3 4 5 6 4 5 6 7 8
Especificação (polegada) Válvula de pulso eletromagnético 1 1/2" 2 1/2"
Quantidade (peças) Válvula de elevação 3 4 5 6 4 5 6 7 8
Especificação Válvula de descarga de cinzas 300×300mm, potência do motor 1,1 kW
Especificação Transportador de parafuso Φ315mm
Potência do motor redutor Transportador de parafuso 2,2 kW
Controlador do programa de limpeza de poeira A tensão de entrada e saída é de 220 V, os controladores são fornecidos pelos fabricantes como peças correspondentes
Especificação do saco de filtro Φ130×2450mm
Área da camada de isolamento 26.5 34 41 48.5 70 94 118 142 176

Tabela de desempenho técnico do coletor de pó do saco de pulso da caixa de ar JQM-N × 96

Parâmetro Técnico Modelooo JQM3×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM7×32 - A JQM8×32 - A
Volume de ar de manuseio (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Velocidade de filtragem (m/min) 1,0 - 2,0
Área total do filtro (m²) 93 124 155 186 248 310 372 434 496
Número de unidades coletoras de pó 3 4 5 6 4 5 6 7 8
Número total de bolsas filtrantes 96 128 160 192 256 320 384 448 512
Resistência do coletor de pó (Pa) 1470 - 1770
Concentração de poeira do gás de entrada (g/Nm³) <1000
Concentração de poeira do gás de saída (g/Nm³) <0,05
Eficiência de coleta de poeira (%) 99,5 - 99,999
Pressão (Pa) Limpeza de poeira com ar comprimido (5 - 7)×10⁵
Consumo (Nm³/min) Limpeza de poeira com ar comprimido 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Número (peças) Válvula de pulso eletromagnético 3 4 5 6 4 5 6 7 8
Especificação (polegada) Válvula de pulso eletromagnético 1 1/2" 2 1/2"
Quantidade (peças) Válvula de elevação 3 4 5 6 4 5 6 7 8
Especificação Válvula de descarga de cinzas 300×300mm, potência do motor 1,1 kW
Especificação Transportador de parafuso Φ315mm
Potência do motor redutor Transportador de parafuso 2,2 kW
Controlador do programa de limpeza de poeira A tensão de entrada e saída é de 220 V, os controladores são fornecidos pelos fabricantes como peças correspondentes
Especificação do saco de filtro Φ130×2450mm}
Área da camada de isolamento 26.5 34 41 48.5 70 94 118 142 176

Tabela de desempenho técnico do coletor de poeira do saco de pulso da caixa de ar JQM-N × 128

Parâmetro Técnico Modelooo JQM6×128 - A JQM9×128 - A JQM10×128 - A JQM12×128 - A JQM14×128 - A JQM16×128 - A JQM18×128 - B JQM20×128 - B JQM22×128 - B JQM24×128 - B JQM24×128 - B JQM28×128 - B
Volume de ar de manuseio (m³/h) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
Velocidade de filtragem (m/min) 1,0 - 2,0
Área total do filtro (m²) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
Número de unidades coletoras de pó 6 9 10 12 14 16 18 20 22 24 26 28
Número total de bolsas filtrantes 768 1152 1280 1530 1792 2048 2304 2560 2816 3072 3328 3584
Resistência do coletor de pó (Pa) 1470 - 1770
Concentração de poeira do gás de entrada (g/Nm³) <1300
Concentração de poeira do gás de saída (g/Nm³) <0,05
Eficiência de coleta de poeira (%) 99,5 - 99,999
Pressão (Pa) Limpeza de poeira com ar comprimido (5 - 7)×10⁵
Consumo de Ar (m³/min) Limpeza de poeira com ar comprimido 3.6 5.4 6 7 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
Número (peças) Válvula de pulso eletromagnético 12 18 20 24 28 32 36 40 44 48 52 56
Especificação (polegada) Válvula de pulso eletromagnético 2 1/2"
Quantidade (peças) Válvula de elevação 6 9 10 12 14 16 18 20 22 24 26 28
Especificação Válvula de descarga de cinzas 400×400mm, potência do motor 2,2 kW
Especificação Transportador de parafuso Φ400mm Φ400mm
Potência do motor redutor Transportador de parafuso 5,5 kW 5,5 kW
Transportador Aéreo Se a concentração de poeira do gás de entrada for superior a 700g/Nm³, use coletores de poeira com calhas inclinadas a ar ou maiores - especificação de transportadores helicoidais
Controlador do programa de limpeza de poeira A tensão de entrada e saída é de 220 V, os controladores são fornecidos pelos fabricantes como peças correspondentes
Especificação do saco de filtro Φ130×3060mm
Área da camada de isolamento 125 196 205 223 247 262 277 292 307 322 337 352
