Classificador de pó ultrafino JSP

Vantagens do produto

(1) O uso do classificador de pó ultrafino da série JSP cria as condições necessárias para a produção de produtos em pó ultrafino de alto peso superficial. O classificador de pó ultrafino da série JSP tem maior precisão de classificação para pós ultrafinos, e o tamanho da partícula do pó pode ser ajustado arbitrariamente dentro da faixa de 1 ~ 20 μm. A faixa de finura da preparação de pó ultrafino não mineral é: 650m/kg~1000m/kg. Equipado com um moinho de bolas de alta eficiência, a temperatura do material durante o processamento do material é inferior a 110 ℃ e a eficiência de moagem é maior.

(2) A eficiência de classificação do classificador chega a mais de 80%. Devido à alta eficiência de seleção de pó, a capacidade de produção do sistema de classificação aumenta bastante. Comparado com o sistema de moagem e classificação de circuito aberto, pode aumentar a produção em 25% ~ 50%; o aumento aumenta com a diminuição da finura.

(3) O consumo de energia é reduzido. O consumo de energia da unidade do sistema de moagem pode ser reduzido em 20% ~ 30% em comparação com o sistema de moagem de circuito aberto. (4) Emissões limpas, alto nível de civilidade, fluxo de processo simples. O sistema utiliza equipamento de coleta de micropó de alta eficiência e a operação total de pressão negativa torna a emissão de poeira (sob condições padrão) inferior a 10mg/㎡.

(5) O campo de fluxo de classificação projetado exclusivamente e a roda de classificação vertical podem classificar o tamanho das partículas do produto, reduzir o atrito entre o pó e a roda de classificação e prolongar significativamente a vida útil da roda de classificação.

(6) A parte de contato do material usa aço inoxidável cerâmico ou austenítico para resistência ao desgaste, e o design de canto arredondado evita o consumo de energia causado por correntes parasitas. A resistência ao fluido é reduzida e o desgaste é bastante reduzido. Atende aos requisitos GMP.

Princípio de funcionamento

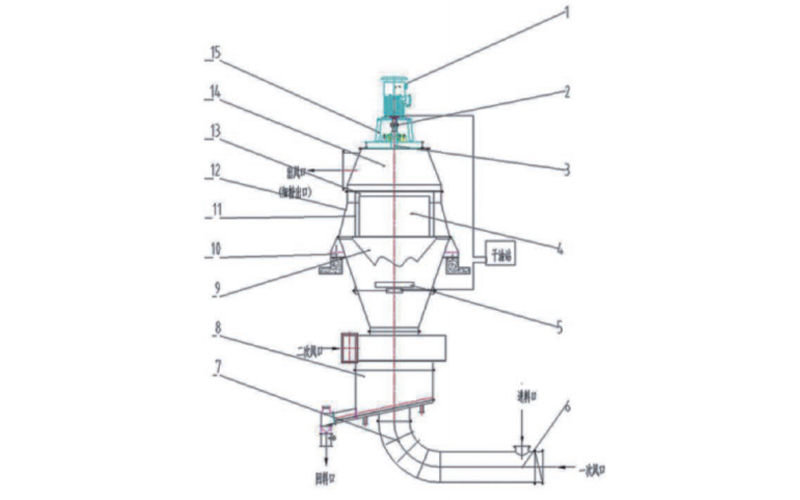

A carcaça consiste em cones superior e inferior, uma tampa de vedação e um reservatório de cinzas. A caixa está equipada com placas de suporte, palhetas guia e vedações de ar. As portas de inspeção estão localizadas nas laterais e na parte superior da caixa. A parte superior da carcaça suporta o peso do motor, redutor e suportes conectados ao eixo principal do classificador.

A seção rotativa consiste no conjunto do rotor, acoplamento e eixo principal. O rotor é encaixado no eixo principal, que gira através da transmissão. O rotor é o núcleo do classificador. O eixo principal e os rolamentos são montados em uma luva do eixo principal. Os rolamentos são lubrificados com óleo seco e vedados com um retentor de óleo com esqueleto de borracha.

O material moído é alimentado na entrada do classificador, onde é disperso pelo fluxo de ar primário e transportado entre as palhetas guia e o rotor. A classificação ocorre dentro do fluxo de ar rotativo, principalmente com base no equilíbrio entre a força centrífuga e a força centrípeta do fluxo de ar rotativo, alcançando uma classificação eficaz. A entrada de ar secundário serve como entrada de ar para o dispositivo de dispersão de ar. As partículas grossas fluem para baixo no dispositivo, onde são dispersas e separadas pelo fluxo de ar secundário nas palhetas guia. Partículas finas não selecionadas são transportadas para cima pelo fluxo de ar e entram novamente na zona de separação primária. Outras partículas grossas que fluem para baixo passam através da tremonha e são posteriormente separadas pelo ar terciário, que remove ainda quaisquer partículas finas misturadas com o pó grosso. O pó grosso selecionado é descarregado através da saída de pó grosso. O pó fino é descarregado através do centro do rotor junto com o ar através de um tubo curvo e coletado em um coletor de pó como produto acabado.

Esta máquina opera sob pressão negativa e o ar de separação pode ser ar carregado de poeira, ar externo ou uma mistura dos dois. Os gases primários e secundários entram no classificador por suas respectivas entradas de ar, formam vórtices através das lâminas guia fixas em um determinado ângulo e da grade do rotor, e o ar terciário é soprado no classificador pela parte inferior do dispositivo de dispersão do fluxo de ar.

Especificações Técnicas
