Classificador de pó ultrafino

Vantagens do produto

Comparado aos classificadores de pó tradicionais, o classificador de pó ultrafino da série TS-CX oferece as seguintes vantagens notáveis:

1. Princípio de classificação estável. Seu design estrutural exclusivo utiliza alimentação lateral, um disco espalhador que se move para baixo e fluxo de ar de entrada para baixo, integrando princípios de classificação de gravidade, centrífuga e de vórtice planar para obter separação em vários estágios.
2. Alta adaptabilidade. A velocidade ajustável e o volume de ar do rotor de gaiola acomodam o processamento de pós com diferentes densidades e requisitos de finura, como pó de dessulfurização à base de cálcio, caulim ultrafino, dióxido de titânio, micropó de escória, cinza volante ultrafina e cimento. Pode ser usado como dispositivo auxiliar para sistemas de moagem em circuito fechado ou como classificador direto para pós como cinzas volantes.
3. Controle conveniente de finura. O eixo principal do classificador utiliza regulação de velocidade contínua, permitindo um controle conveniente da finura simplesmente variando a velocidade do eixo principal e o volume de ar do ventilador. A faixa de ajuste é ampla e o ajuste de finura é conveniente, sensível e confiável.
4. Economias de energia significativas. Todo o sistema do equipamento adota um design simplificado, reduzindo significativamente a resistência do sistema e alcançando economias de energia significativas.
5. Alta eficiência de seleção e classificação de pó. A máquina atinge uma eficiência de seleção de pó superior a 85%.
6. Melhor qualidade do produto. A área superficial do produto acabado pode atingir mais de 450 m²/kg, com resíduo de peneira de 45 µm inferior a 5%.
7. Longa vida útil. Componentes altamente usáveis, como disco de classificação, buzina de caracol de ciclone, palhetas guia, palhetas de classificação do rotor, palhetas de bloqueio de ar do rotor e cone de pó grosso, passam por tratamento antidesgaste. O classificador é revestido com uma nova placa de liga resistente ao desgaste, reduzindo significativamente o desgaste e prolongando efetivamente a vida útil do equipamento.
8. O sistema de resfriamento do rolamento inferior do eixo principal utiliza os princípios de projeto de lubrificação submarina do Instituto Tianjin e incorpora vedações alemãs importadas, abordando efetivamente os dois principais problemas de vazamento de óleo lubrificante e intrusão de cinzas nos rolamentos, prolongando efetivamente a vida útil do rolamento inferior. 9. Toda a máquina é submetida a um teste de balanceamento dinâmico antes de sair da fábrica para garantir que a precisão do balanceamento dinâmico de classificação atinja o nível G63; o ventilador circulante equipado com o classificador adota uma fundação integral em estrutura de aço e é instalado na fundação com almofadas elásticas de absorção de choque, o que reduz o impacto da vibração do ventilador na fundação e torna toda a máquina muito estável durante a operação.

Princípio de funcionamento

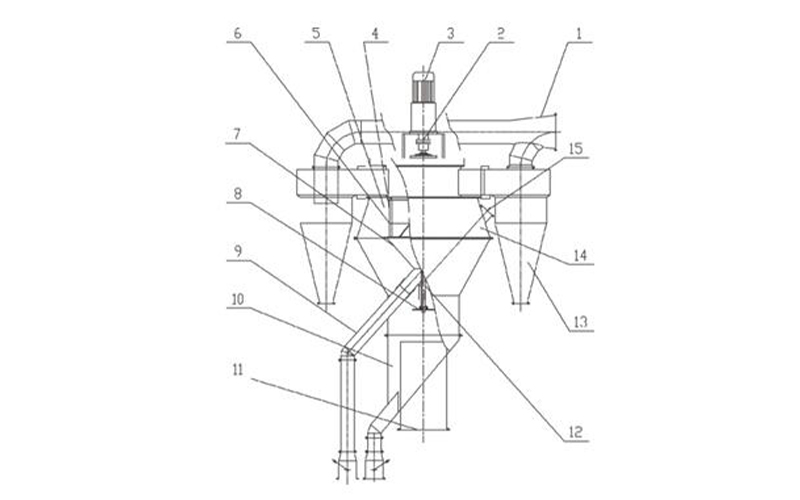

Através de melhorias, este produto passou a contar com três seções distintas: dispersão de pó, classificação e coleta.

1. Seção de dispersão: A bandeja espalhadora foi movida da parte superior da gaiola rotativa para a parte inferior do cone inferior, a porta de alimentação foi realocada para o exterior da gaiola rotativa e a entrada de ar foi movida da lateral para a parte inferior, voltada para a bandeja espalhadora. Essas melhorias produziram os seguintes benefícios:

(1) A separação eficaz das áreas de dispersão e seleção elimina a interferência entre partículas grossas e finas durante o processo de classificação, evitando que pequenas quantidades de pó grosso sejam sopradas no produto acabado e estreitando a faixa de distribuição do tamanho das partículas. Foi criada uma zona de classificação inferior, reduzindo a carga na área de classificação principal.

(2) A mudança para uma entrada de ar mais baixa aumenta a velocidade de dispersão do material abaixo da bandeja espalhadora, expande o espaço de dispersão e melhora significativamente a dispersão da alimentação. Isto também elimina a distribuição desigual do ar na área de classificação causada pela entrada lateral de ar, reduzindo a resistência ao vento.

2. Seção de Classificação: As melhorias estruturais criam zonas de classificação superior e inferior.

A zona de classificação inferior realiza principalmente a classificação por gravidade. O material é dispersado do disco dispersor e soprado para cima pelo vento. A gravidade e a resistência do vento atuam sobre o material, fazendo com que as partículas grossas desçam e as partículas mais finas subam com o vento, resultando na classificação. À medida que as partículas finas sobem com o vento, a seção transversal expandida do cilindro reduz a velocidade do vento, fazendo com que algumas partículas maiores mudem de direção e afundem, levando a uma classificação adicional.

Na zona de classificação superior, todo o campo de fluxo é otimizado por meio de análise aerodinâmica. É incorporada uma zona de classificação de vórtice, composta por palhetas guia curvas e um rotor de gaiola. Isto garante um campo de fluxo de ar uniforme e estável na superfície do anel de classificação. O erro relativo na velocidade do fluxo de ar em qualquer ponto da mesma superfície vertical é inferior a 3%, garantindo uma classificação precisa. O fluxo de ar, transportando o pó, entra entre as palhetas-guia curvas e a gaiola, resultando na classificação da sedimentação centrífuga. O rotor de classificação em forma de disco gira a uma velocidade constante, gerando um campo de fluxo de ar rotativo estável dentro do classificador. Este fluxo de ar em turbilhão atua sobre o pó, criando um equilíbrio entre força centrífuga e resistência, alcançando a classificação de pó ultrafino.

3. Zona de coleta: A coleta de pó é realizada usando um coletor de pó de ciclone vórtice de baixa resistência ou um coletor de pó de saco de pulso de caixa de ar. (Como os coletores de pó ciclônicos não podem coletar pós ultrafinos, o que resultará na circulação de pó ultrafino, um coletor de pó de saco de pulso de caixa de ar é usado para evitar a circulação de pó ultrafino, aumentar o conteúdo de pó ultrafino no produto e melhorar a eficiência da seleção de pó. Esta é a escolha do usuário.)
